Kit com 20x Ci Pth 74LS138P Dip-16

Descrição

~~Kit com 20 unidades~~

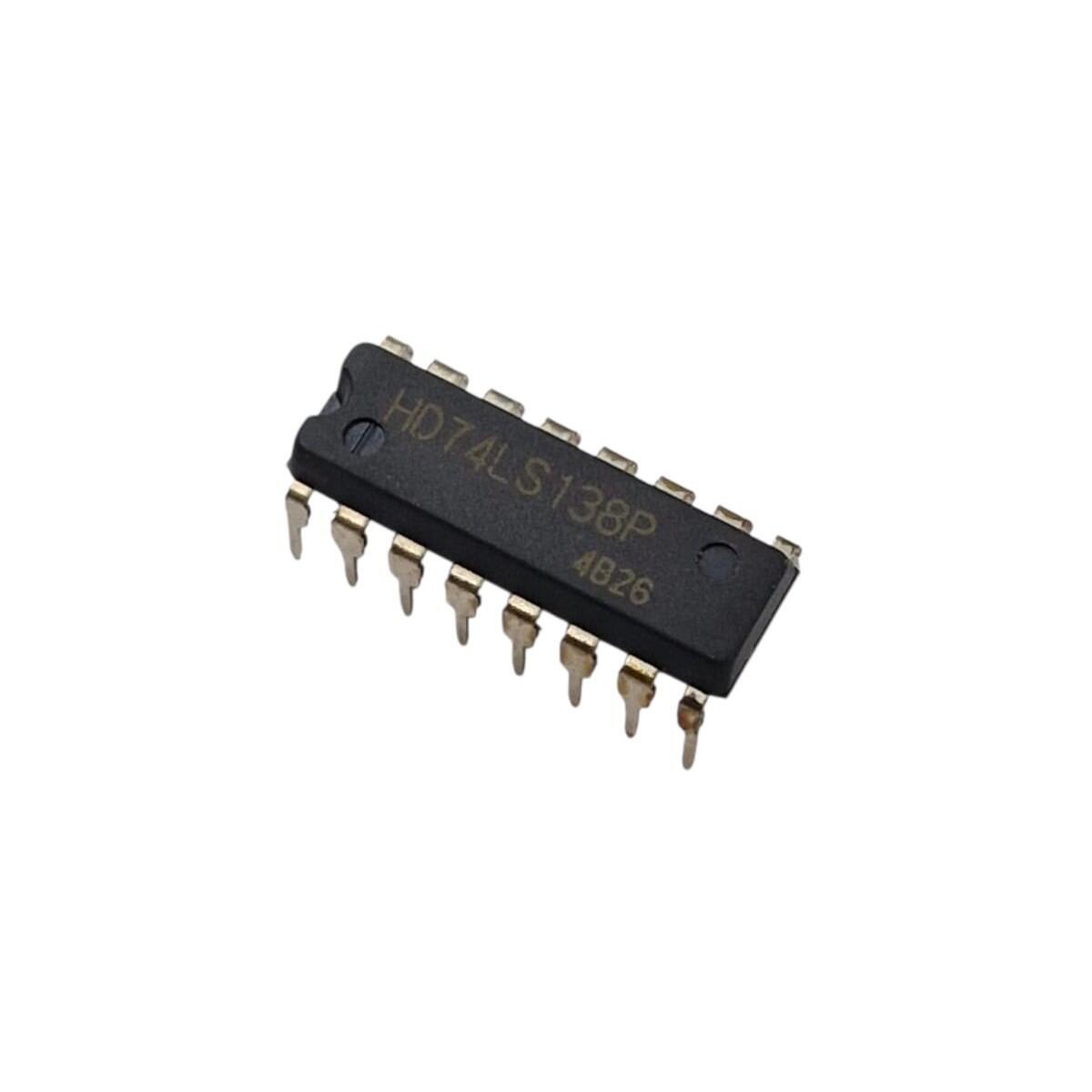

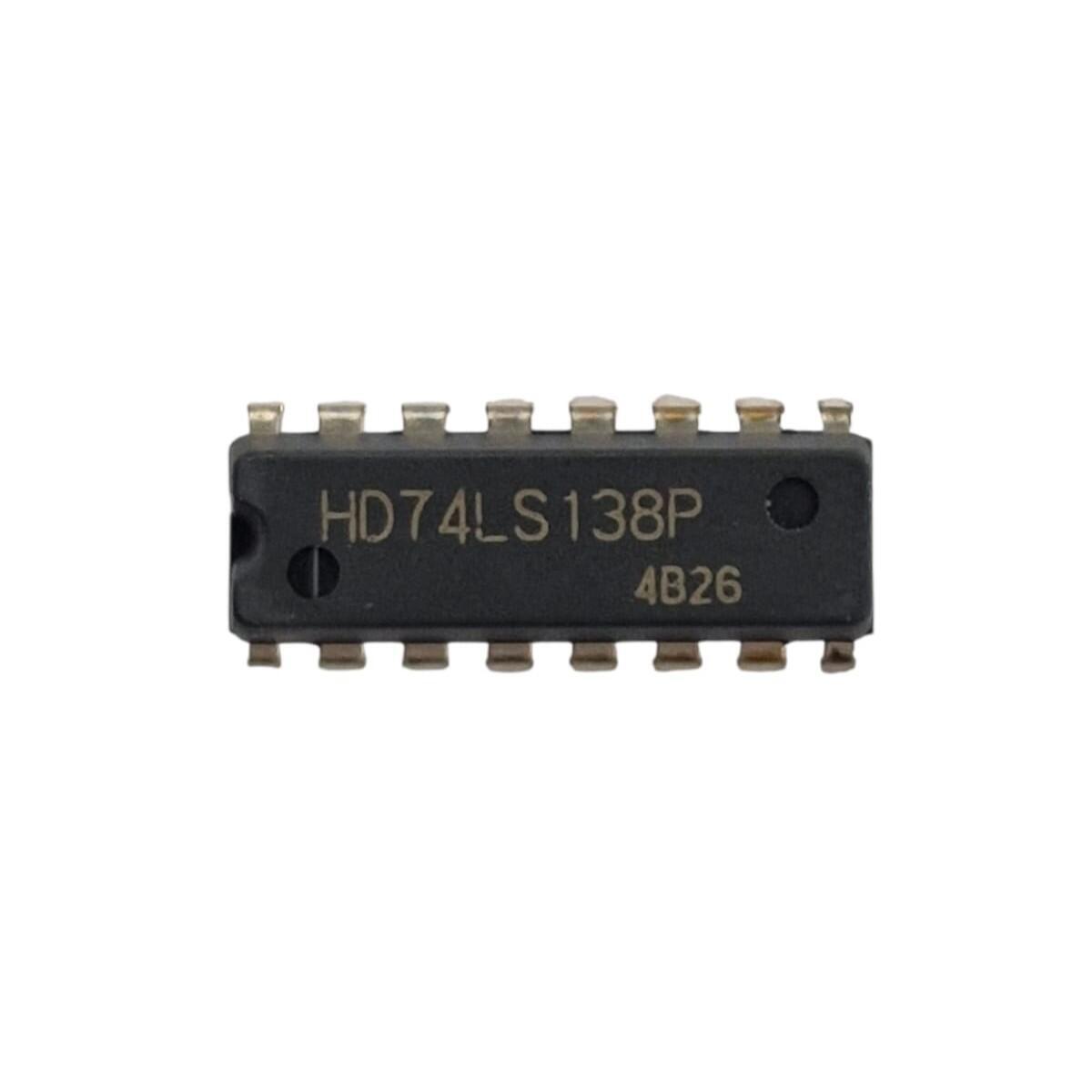

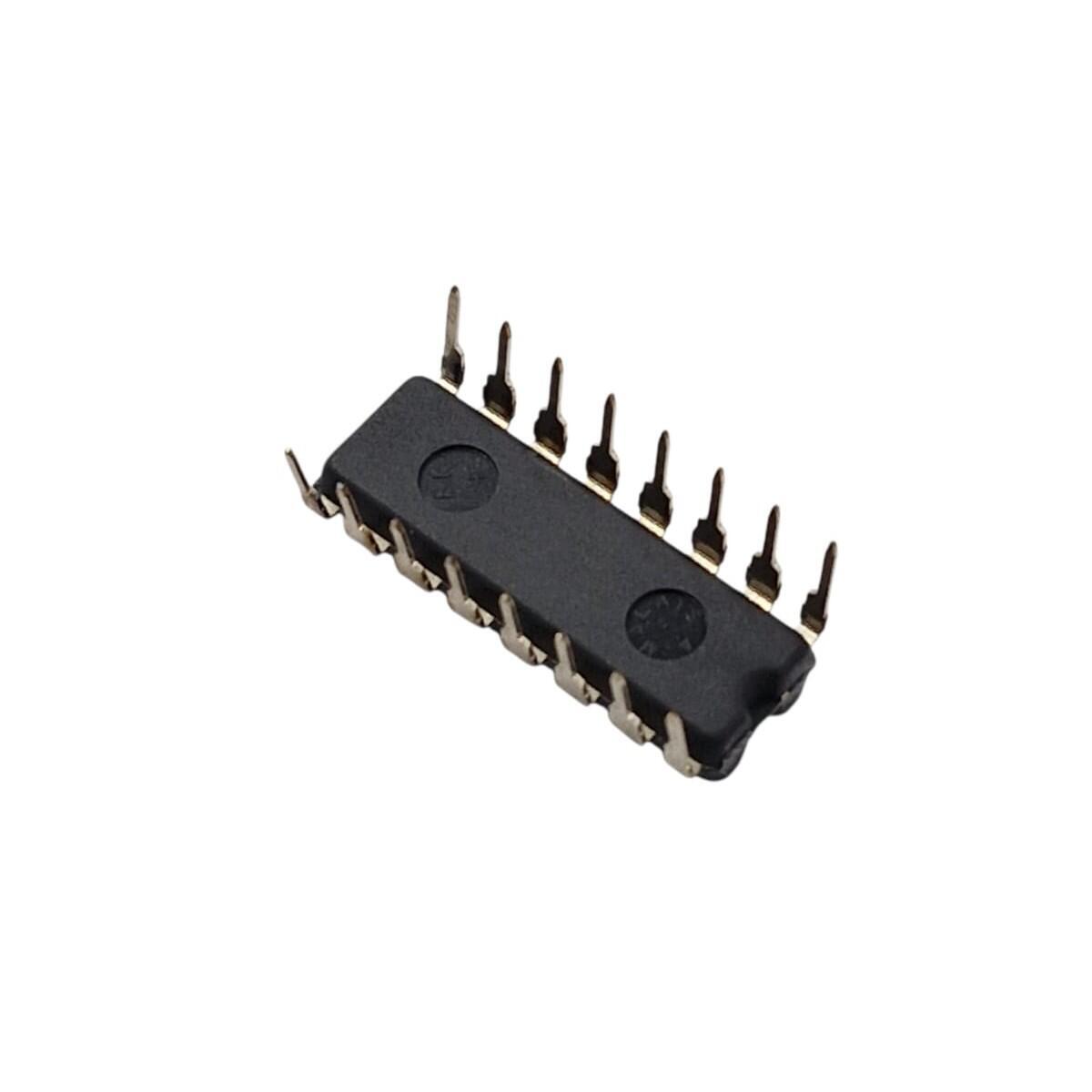

O HD74LS138P é um decodificador/demultiplexador TTL de 3 para 8 linhas, ideal para projetos de eletrônica digital e sistemas lógicos. Possui encapsulamento DIP-16, facilitando a montagem em protoboard e placas PTH. Suas entradas de habilitação permitem expansão de circuitos sem componentes extras. Opera com alimentação padrão de 5V, oferecendo alta confiabilidade e resposta rápida. Indicado para decodificação de endereços e controle de sinais digitais.

Ficha Técnica – HD74LS138P

Modelo: HD74LS138P
Fabricante: Renesas
Tipo: Decodificador / Demultiplexador
Função: 3 linhas para 8 linhas
Família Lógica: TTL – LS
Tensão de Alimentação: 5 V (4,75 V a 5,25 V)

Entradas:

3 entradas de seleção (A, B, C)
3 entradas de habilitação (G1 ativa em nível alto, G2A e G2B ativas em nível baixo)
Saídas: 8 saídas ativas em nível baixo (Y0 a Y7)
Encapsulamento: DIP-16 (Through Hole)
Corrente de Saída: até 8 mA (IOL)
Temperatura de Operação: –20 °C a +75 °C
Aplicações: Decodificação de endereços, expansão de portas, controle lógico e sistemas digitais
