### 1. Características Gerais

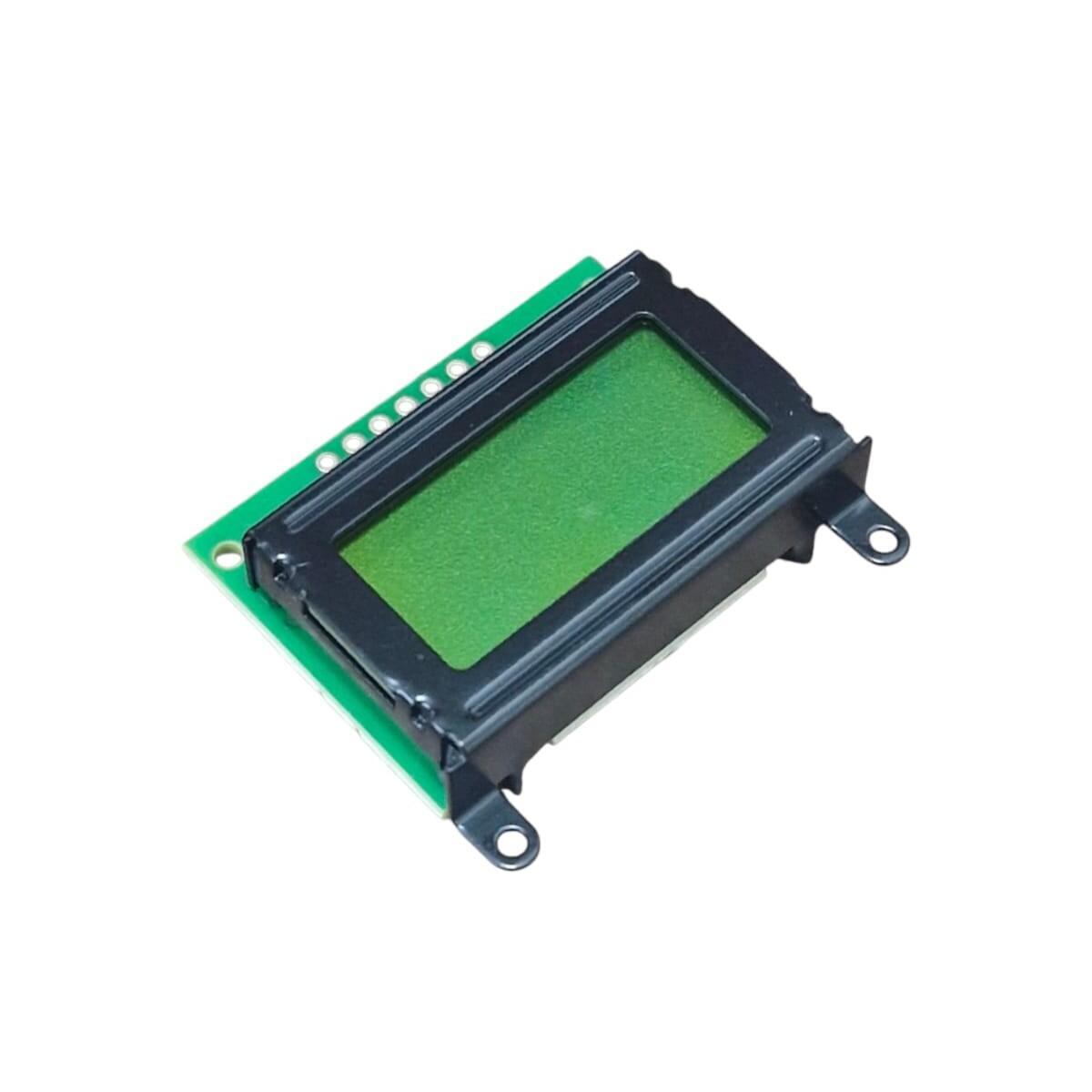

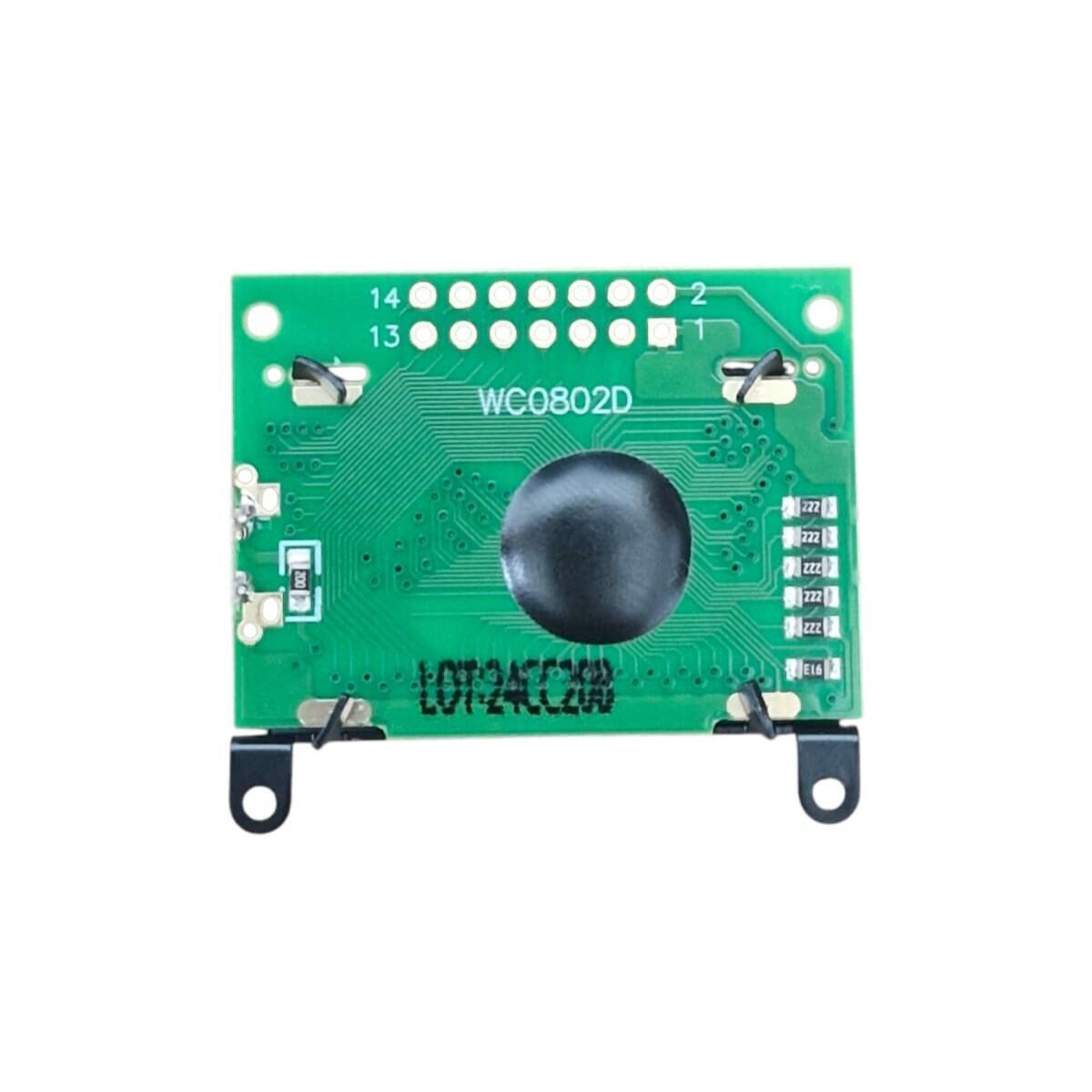

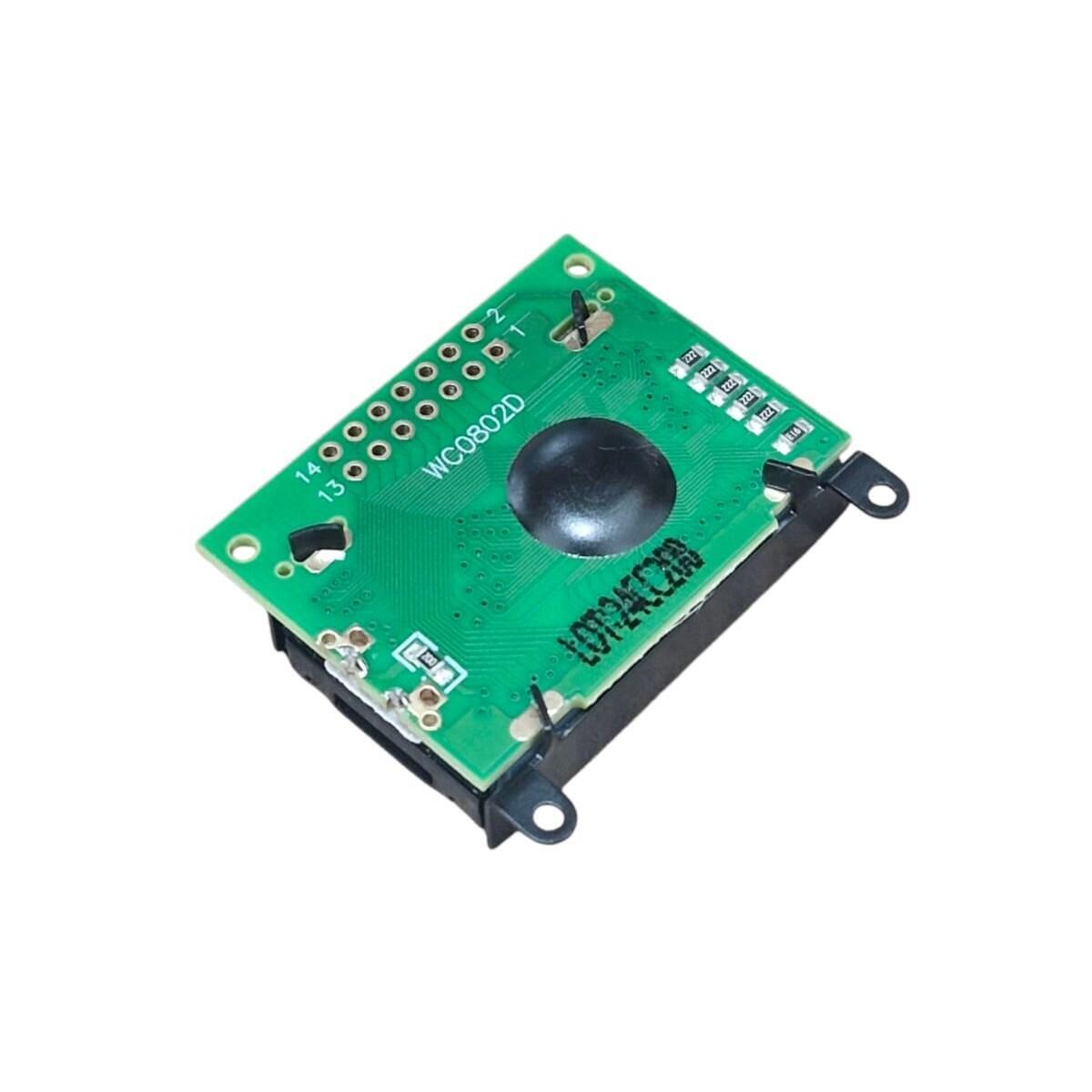

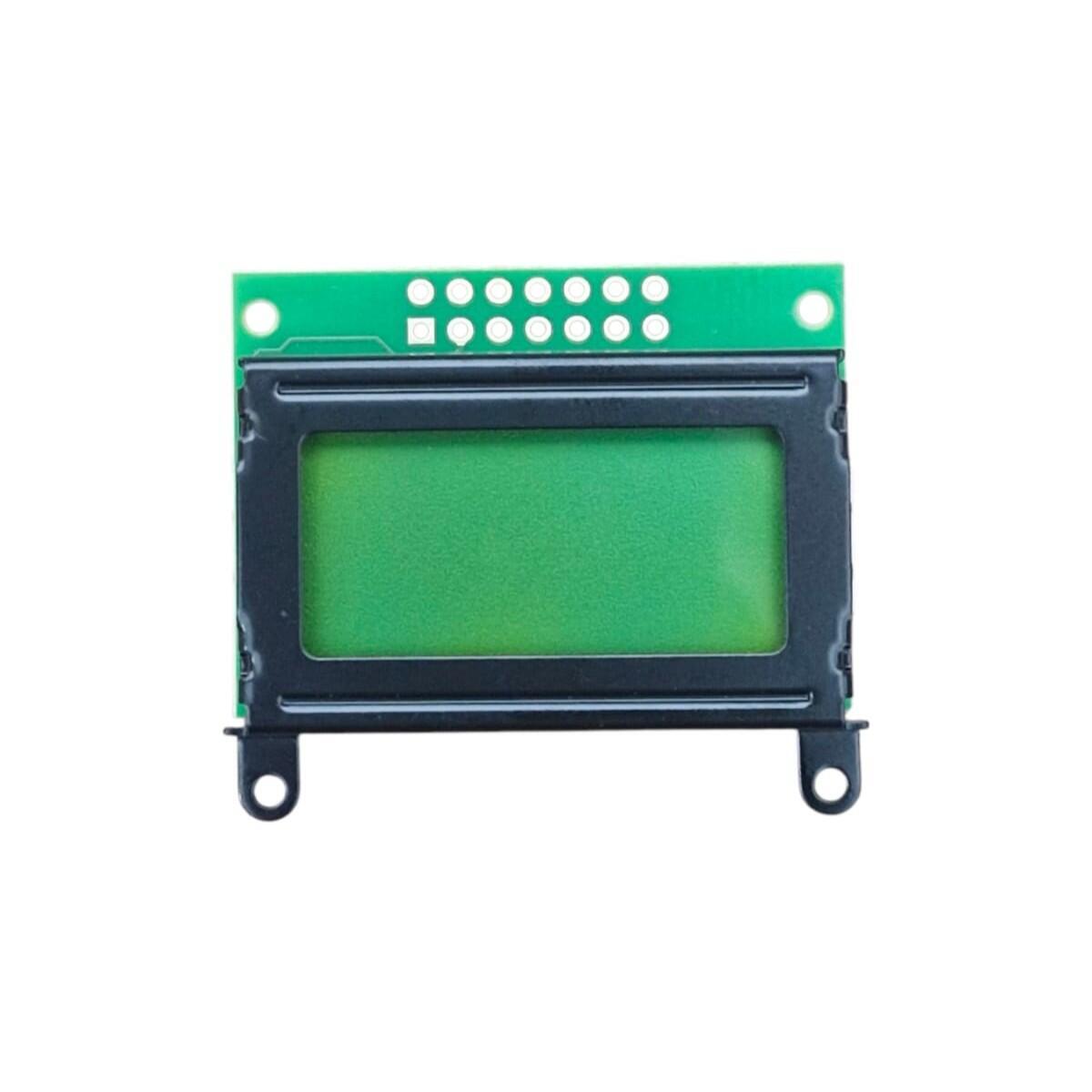

– Modelo: WC0802D-SFYLYHTC06
– Fabricante: Wincom Tech CO., LTD.
– Formato de exibição: 8 caracteres × 2 linhas
– Tipo de LCD: STN Positivo, Amarelo-Verde, Transflectivo
– Ângulo de visão: 6 horas
– Método de acionamento: 1/16 Duty, 1/5 Bias
– Controlador: S6A0069
– Interface: Paralela de 8 bits
### 2. Dimensões e Construção
– Dimensão do módulo: 40 mm × 35.4 mm
– Área de exibição: 30.4 mm × 13.9 mm
– Tamanho do ponto (pixel): 0.60 mm × 0.60 mm
### 3. Especificações Elétricas
– Tensão de alimentação (VDD – VSS): 4.75V ~ 5.25V
– Tensão de acionamento do LCD (VDD – V0): 4.8V
– Nível lógico de entrada: Alto (VIH): 2.4V ~ VDD+0.3V
– Baixo (VIL): -0.3V ~ 0.2VDD
– Tensão de operação do backlight: 4.1V
– Corrente do backlight: 50mA
– Tempo de vida útil do LED: 100.000 horas
### 4. Condições Ambientais
– Temperatura de operação: -20C a 70C
– Temperatura de armazenamento: -30C a 80C
– Umidade relativa: Máximo de 75% RH (sem condensação)
### 5. Características Ópticas
– Ângulo de visão: -35 a 20
– Taxa de contraste: 4.0
– Tempo de resposta:
– Subida (tr): 250ms
– Queda (tf): 250ms
– Brilho do backlight: 150 cd/m
