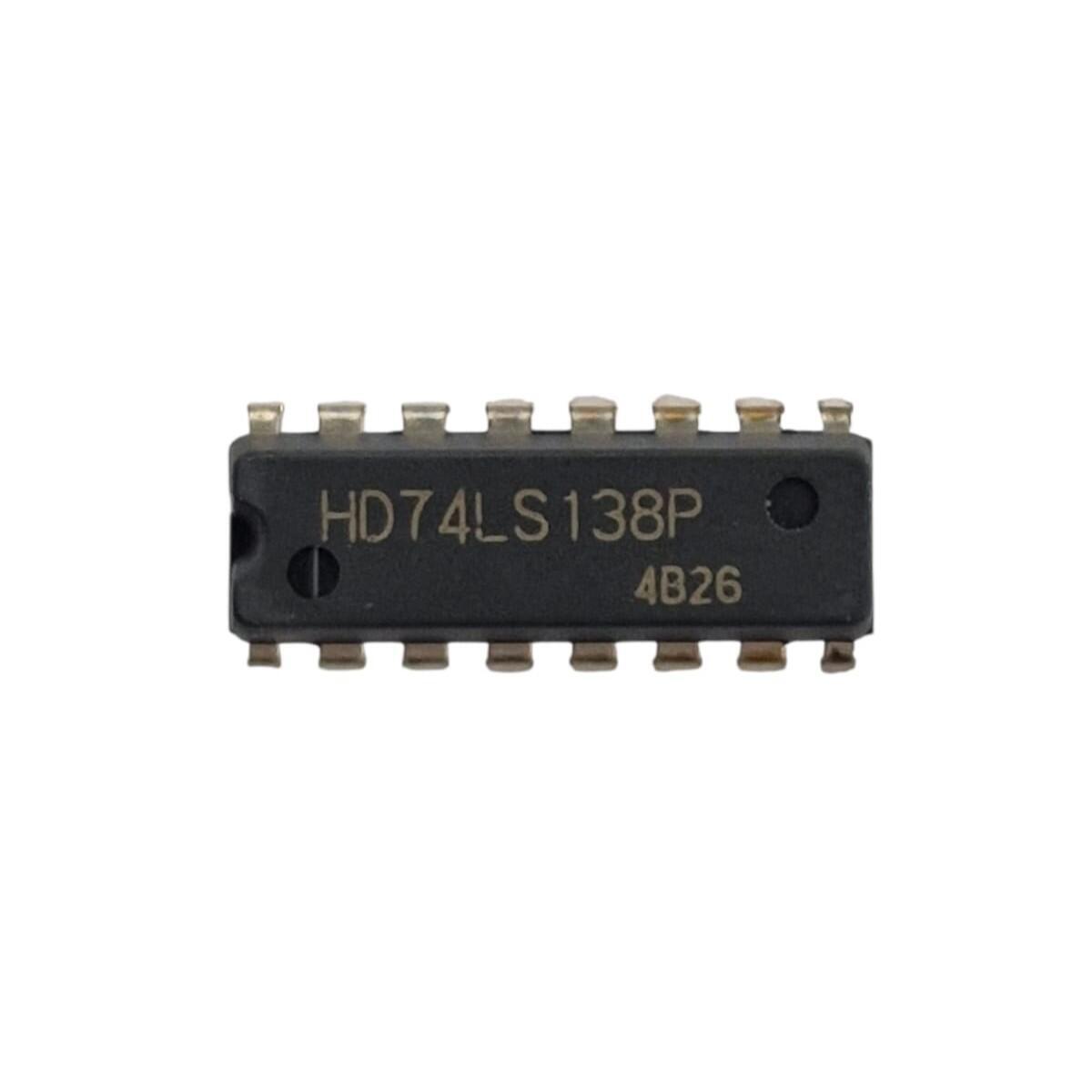

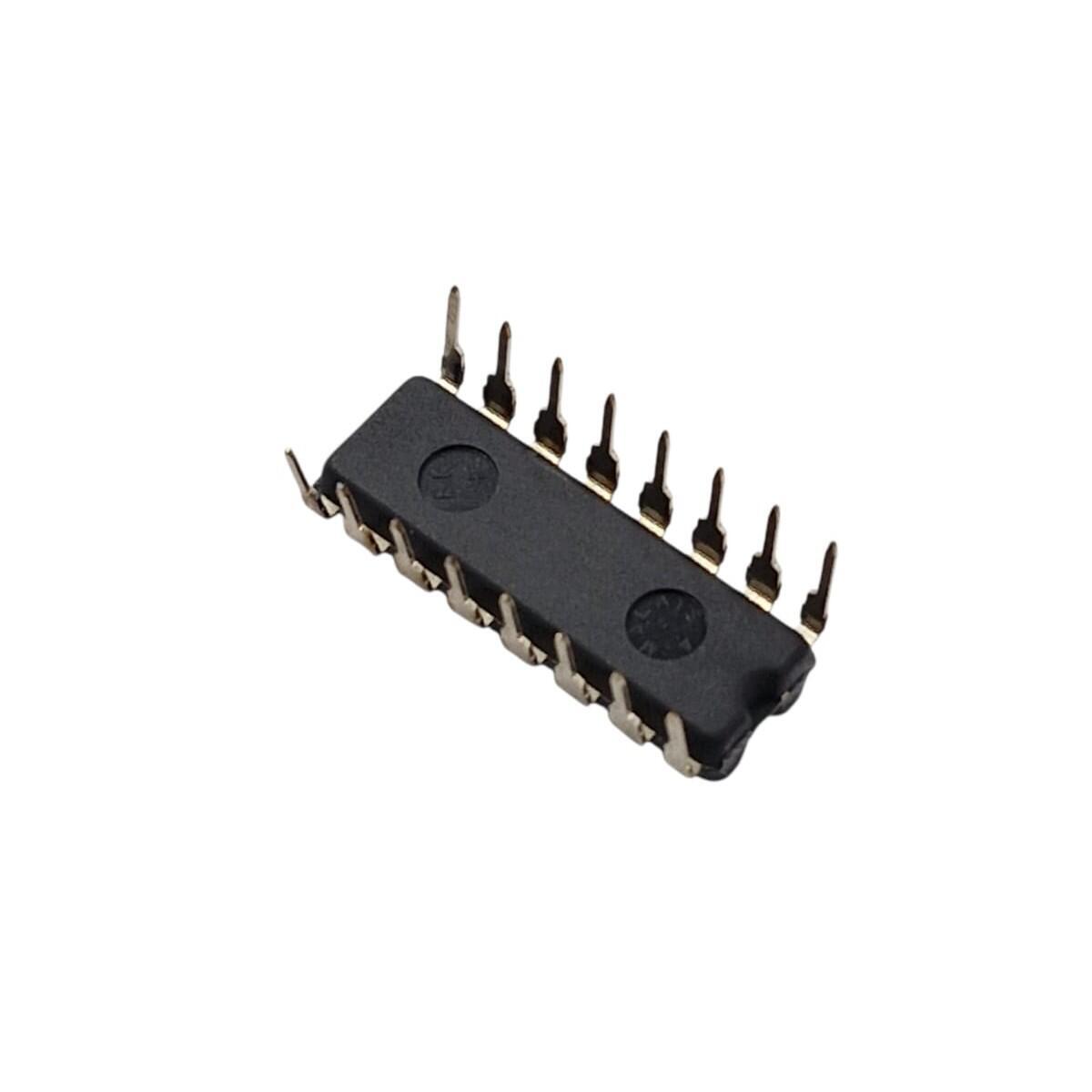

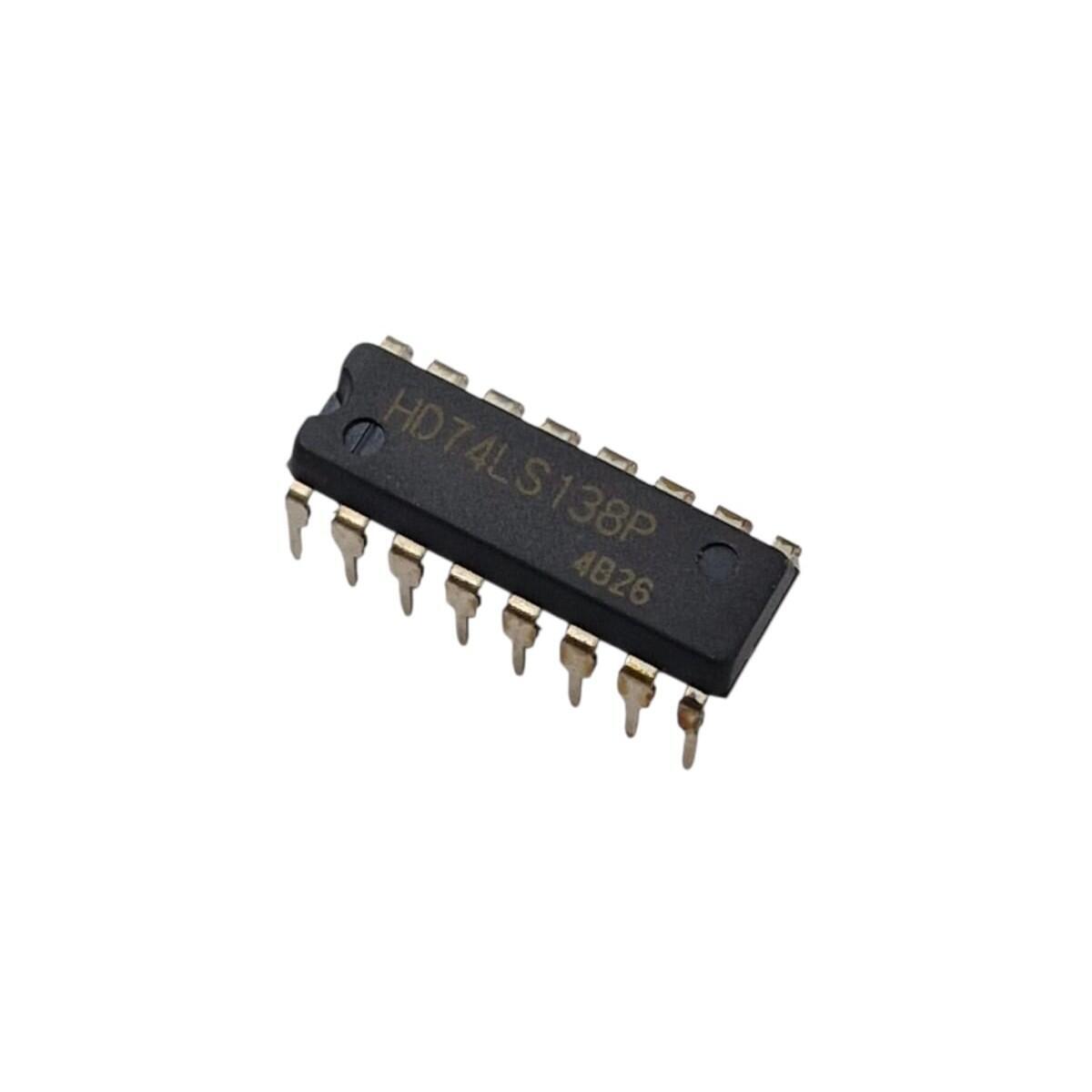

O HD74LS138P é um decodificador/demultiplexador TTL de 3 para 8 linhas, ideal para projetos de eletrônica digital e sistemas lógicos. Possui encapsulamento DIP-16, facilitando a montagem em protoboard e placas PTH. Suas entradas de habilitação permitem expansão de circuitos sem componentes extras. Opera com alimentação padrão de 5V, oferecendo alta confiabilidade e resposta rápida. Indicado para decodificação de endereços e controle de sinais digitais.
Ficha Técnica HD74LS138P
– Modelo: HD74LS138P
– Fabricante: Renesas
– Tipo: Decodificador / Demultiplexador
– Função: 3 linhas para 8 linhas
– Família Lógica: TTL LS
– Tensão de Alimentação: 5 V (4,75 V a 5,25 V)
Entradas:
– 3 entradas de seleção (A, B, C)
– 3 entradas de habilitação (G1 ativa em nível alto, G2A e G2B ativas em nível baixo)
– Saídas: 8 saídas ativas em nível baixo (Y0 a Y7)
– Encapsulamento: DIP-16 (Through Hole)
– Corrente de Saída: até 8 mA (IOL)
– Temperatura de Operação: 20 C a +75 C
– Aplicações: Decodificação de endereços, expansão de portas, controle lógico e sistemas digitais
| Peso | 0,1 kg |
|---|
